Download Bedienungsanleitung

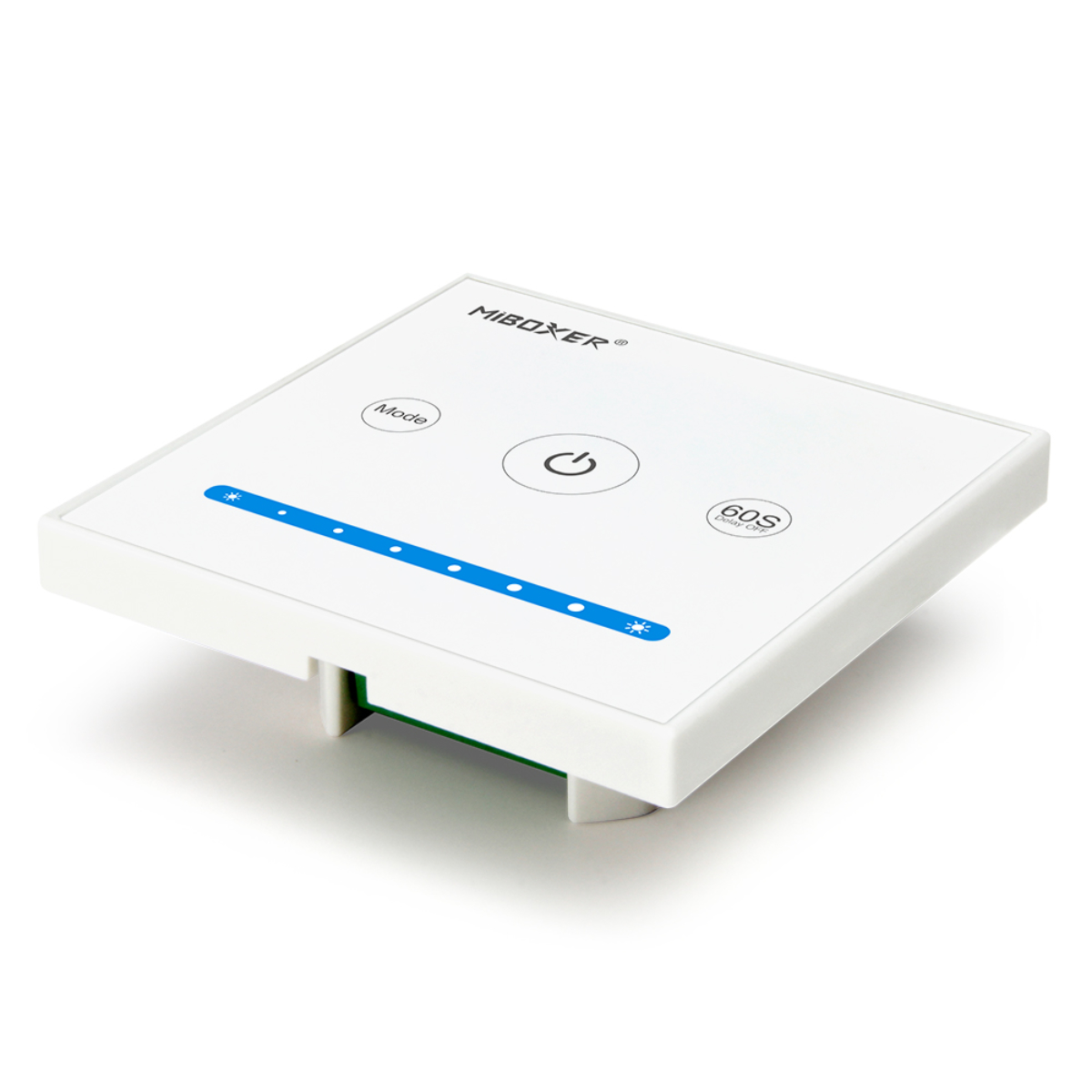

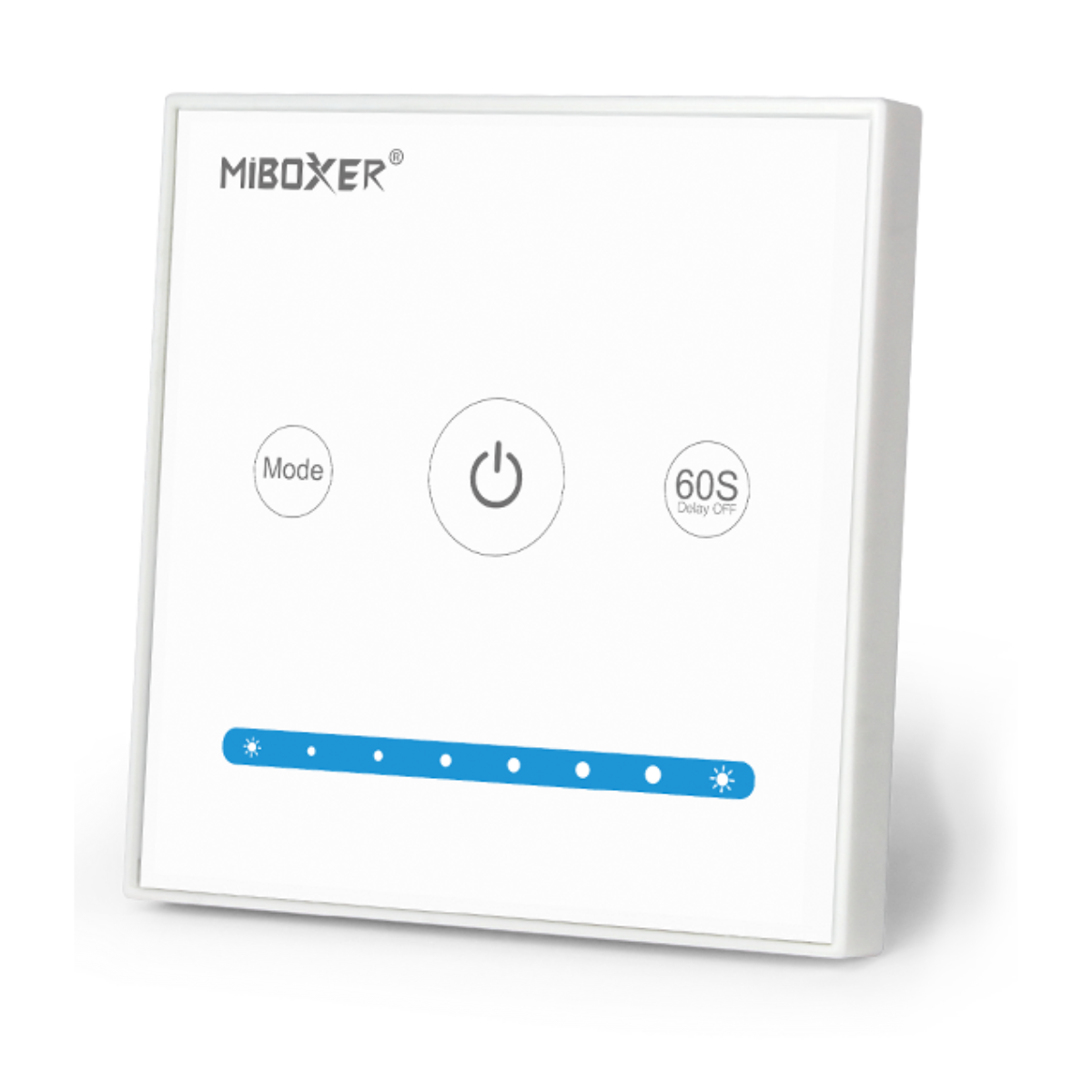

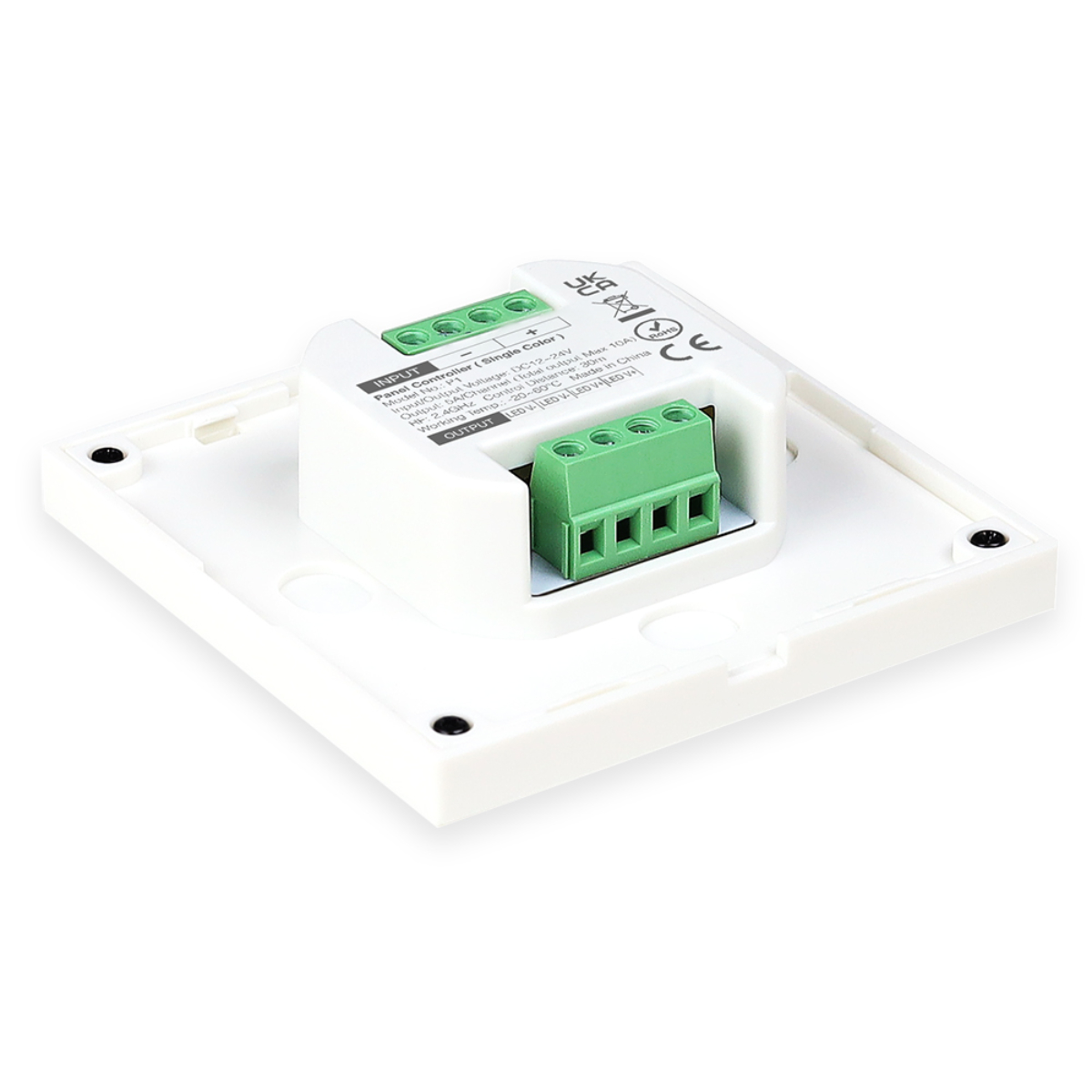

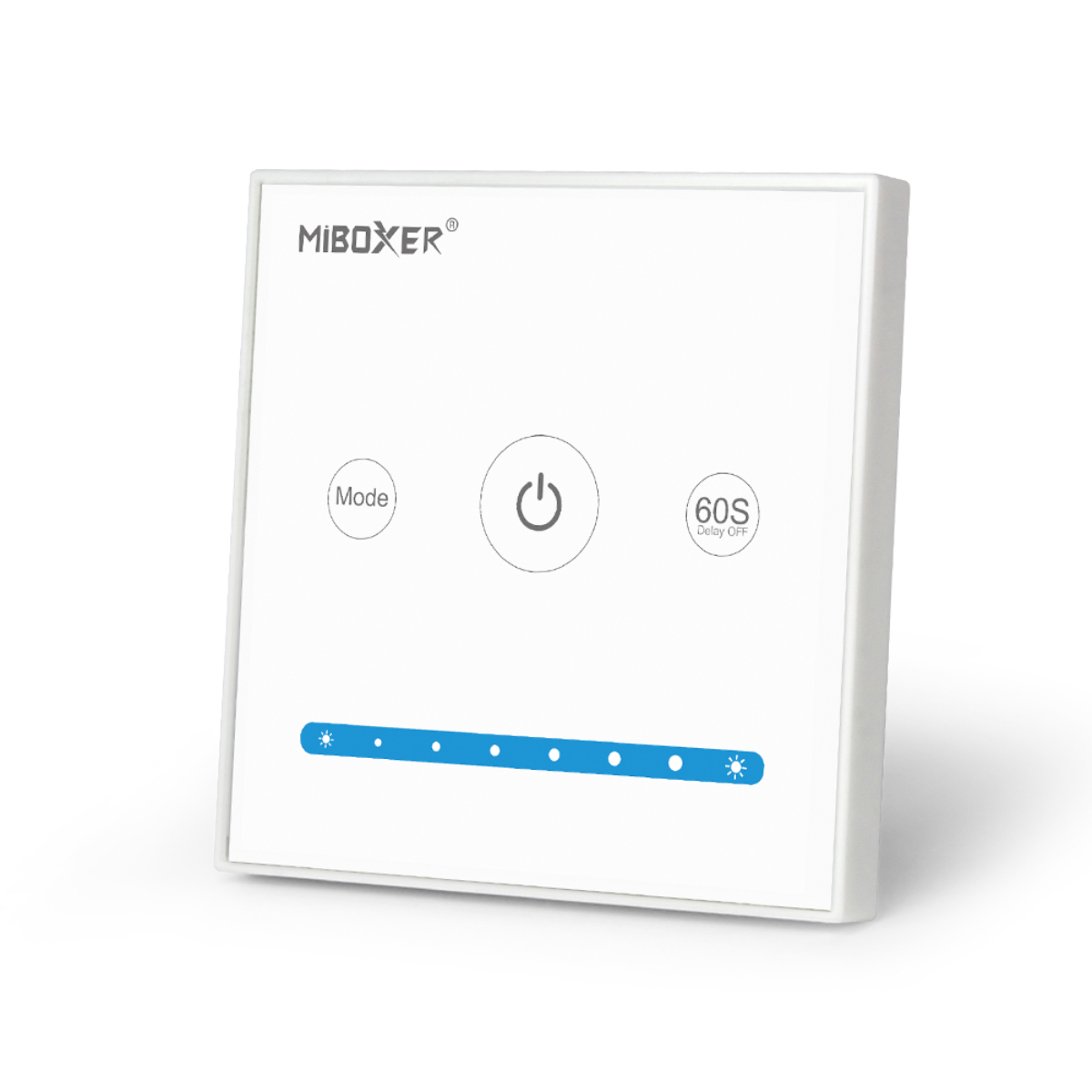

Kontroll Panel (Fernbedienung) für einfarbige LED-Streifen P1

Die intelligenten Panel-Controller von Mi-Light sind wahre High-End Controller mit TouchScreen. Das Panel für einfarbige LED-Streifen ist als Dimmer und Ein/Aus Schalter zu verwenden. Das TouchScreen ist besonders Kratzfest.  (Der LED-Streifen wird hier direkt mit dem Panel verbunden. Ein separater Controller ist nicht notwendig.)

Fernbedinung anlernen / ablernen

Verknüpfung Controller mit Fernbedienung

Die grundsätzliche Basis unserer Steuergeräte bilden immer die hochwertigen Controller (Steuergeräte). Diese sorgen dafür, dass der LED-Streifen die gewünschte Helligkeit, Farbtemperatur etc. annimmt.

Je nach Art des LED-Streifens haben wir folgende Controller im Angebot:

1. Controller für bunte RGBWW Streifen

2. Controller für CCT (Dual White) LED-Streifen

3. Controller für einfarbige LED-Streifen

Damit die Controller unsere Wünsche umsetzen, braucht man sogenannte Panels (Fernbedienungen). Durch die Eingabe an den Panels werden die Befehle an den Controller gesendet und die Zustandsänderung am LED-Streifen wird ausgeführt.

Je nach Controller haben wir folgende Panels im Angebot:

Batteriebetrieben (als klassische Fernbedienung zu benutzen) – mehrere LED-Streifen steuerbar

1. Panel für RGBWW Controller

2. Panel für CCT (Dual White) Controller

3. Panel für Controller von einfarbigen LED-Streifen

4. Panel für 5 in 1 Controller (227606 und 227608)

Netzstrom betrieben (als Wandschalter zu benutzen) – direkt steuerbar / kein Controller notwendig

4. Panel für RGBWW Controller

5. Panel für CCT (Dual White) Controller

6. Panel für Controller von einfarbigen LED-Streifen

Netzstrom betrieben (als Wandschalter zu benutzen) – mehrere LED-Streifen steuerbar

7. Panel für RGBWW Controller

8. Panel für CCT (Dual White) Controller

9. Panel für Controller von einfarbigen LED-Streifen

Smart-Home Steuerung Ihrer LED-Streifen

Mit dem richtigen Zubehör können Sie Ihre LED-Streifen auch per Sprache steuern. Dazu benötigen eins der folgende Produkte:

- WL5 Smart LED-Stripe Controller (Steuerung per Fernbedienung oder per Sprachsteuerung)

- WL-Box1 (2,4 GHz Gateway): Die Steuerung erfolgt nur per Sprachanweisungen (Stromanschluss separat)

Signalverstärkung

Um das Steuersignal zu verstärken (besonders wenn mehrere Streifen gleichzeitig gesteuert werden sollen), kann unser 5-Kanal Amplifier genutzt werden.

• Abmessungen 86 x 86 x 28 mm
• Arbeitstemperatur: -20 bis 60°C
• Maximale Leistung: 5 A pro Kanal (Ca. 60 W bei 12 Volt)
• Arbeitsspannung: 12V - 24V
• Kanäle mit jeweils 5A

Download Montageanleitung

Bitte beachten Sie bei der Installation des Wandschalters dass dieser bei der Montage verputzt werden muss.
