DALI steht für Digital Addressable Lighting Interface und ist der internationale Standard für digitale Lichtsteuerung, festgeschrieben in der Normenreihe IEC 62386. Über eine zweiadrige Steuerleitung tauschen alle Geräte digitale Telegramme aus – jedes mit eigener Adresse, jedes einzeln, in Gruppen oder als Szene ansprechbar. Der praktische Nutzen: Wer die Beleuchtung später umorganisieren möchte, ändert die Zuordnung in der Konfiguration statt die Verkabelung. Und weil der Standard herstellerübergreifend gilt, sind Sie nicht an ein einzelnes Ökosystem gebunden. Für Wohnräume mit mehreren Lichtkreisen, für Büros, Praxen, Läden und überall dort, wo eine Installation Jahrzehnte halten soll, ist DALI die robustere Wahl gegenüber Funklösungen.

Für eine einzelne steuerbare Strecke brauchen Sie vier Bauteile. Erstens die DL-POW1, die den DALI-Bus mit 16 V speist – ohne sie funktioniert kein Telegramm. Zweitens ein LED-Netzteil mit 12 oder 24 V, das die eigentliche Leistung für den Streifen liefert; es ist nicht in dieser Kategorie, sondern bei den Netzteilen zu finden. Drittens den Controller DL-X, der zwischen beiden sitzt und die Busbefehle in PWM-Signale übersetzt. Und viertens ein Touchpanel zur Bedienung: DP1S für einfarbige Streifen, DP2S für Farbtemperatur, DP3S für Farbe. Wer zunächst ohne Panel starten möchte, kann den DL-X auch über einen gewöhnlichen Taster am Tastdimmer-Eingang schalten und dimmen.

Das sind Gerätetypen innerhalb des DALI-Standards, die festlegen, welche Informationen ein Gerät versteht. DT6 ist der klassische Typ für LED-Betriebsgeräte und kennt im Wesentlichen eine Größe: Helligkeit. Genau das leistet das Panel DP1S – stufenloses Dimmen von 1 bis 100 %. DT8 erweitert den Befehlssatz um Farbinformationen: Farbtemperatur nach dem Verfahren Tc, Farborte über xy-Koordinaten und die Kanalsteuerung RGBWAF. Damit lassen sich CCT-, RGB-, RGBW- und RGB+CCT-Streifen über denselben Bus ansteuern, ohne zusätzliche Adressen für jeden Farbkanal zu verbrauchen. Der Controller DL-X sowie die Panels DP2S und DP3S arbeiten als DT8-Geräte.

Das richtet sich allein nach der Lichtart. Für einfarbige Streifen genügt das DP1S: ein Helligkeitspanel nach DT6, das stufenlos von 1 bis 100 % regelt. Für CCT-Streifen mit warm- und kaltweißem Kanal nehmen Sie das DP2S, das die Farbtemperatur von 2700 bis 6500 K stufenlos mischt und zusätzlich die Helligkeit steuert. Für alles Farbige – RGB, RGBW und RGB+CCT – ist das DP3S zuständig; sein Steuermodus lässt sich zwischen diesen drei Varianten umschalten. Alle drei Panels messen 86 × 86 × 33 mm, passen in gängige 86er-Rahmen und ziehen ihren Strom aus dem Bus. Sie dürfen an einem Strang gemischt betrieben werden und jeweils unterschiedliche Gruppen bedienen.

Ein Strang fasst 64 einzeln adressierbare Teilnehmer, die sich in bis zu 16 Gruppen und 16 Szenen organisieren lassen. Wichtig: Controller und Bedienpanels zählen gemeinsam auf dieses Kontingent. Neben der Adressgrenze gibt es eine zweite, oft übersehene: den Busstrom. Die DL-POW1 liefert maximal 250 mA; jeder Teilnehmer zieht bis zu 2 mA, die Touchpanels bleiben unter 4 mA bei 16 V. Rechnen Sie die Stromaufnahme aller Geräte zusammen, bevor Sie planen – wird es eng, ist die Lösung ein zweiter Strang mit eigener Busversorgung. Für typische Wohnprojekte mit einer Handvoll Strecken und zwei bis drei Panels sind beide Grenzen weit entfernt.

Beides hat seinen Platz. Funk – 2,4-GHz, Bluetooth, WLAN – braucht keine zusätzliche Leitung und ist deshalb bei der Nachrüstung im Bestand meist die einzige praktikable Lösung. Der Preis dafür: Abhängigkeit von Reichweite, Störern im Frequenzband und, bei App-Steuerung, von einem Cloud-Dienst, den der Hersteller in einigen Jahren möglicherweise einstellt. DALI verlangt eine zweiadrige Steuerleitung und damit Planung im Rohbau oder bei der Renovierung. Dafür bekommen Sie eine Verbindung, die nicht abreißt, exakte Adressierung, Rückmeldung vom Gerät und einen offenen Standard, der herstellerübergreifend funktioniert. Faustregel: Neubau, Sanierung, Objektbereich und alles, was langfristig zuverlässig sein muss → DALI. Nachrüstung ohne neue Leitungen → Funk.

Es gibt zwei Verkabelungsebenen. Der Leistungsweg führt 230 V zum LED-Netzteil und von dort 12 oder 24 V zum Eingang des DL-X; am Ausgang des Controllers hängt der LED-Streifen, polungsrichtig angeklemmt. Der Steuerweg beginnt an der DL-POW1 im Verteiler und verbindet mit zwei Adern alle Busteilnehmer – Controller wie Panels. Die Topologie ist frei wählbar: Linie, Stern oder Baum, nur kein geschlossener Ring. Eine Verpolung der beiden DALI-Adern schadet nicht, die Geräte arbeiten in beiden Richtungen. Die Steuerleitung muss allerdings netzspannungsfest isoliert sein; in der Praxis nimmt man zwei freie Adern einer NYM-J 5×1,5. Der Anschluss an 230 V gehört in die Hand einer Elektrofachkraft.

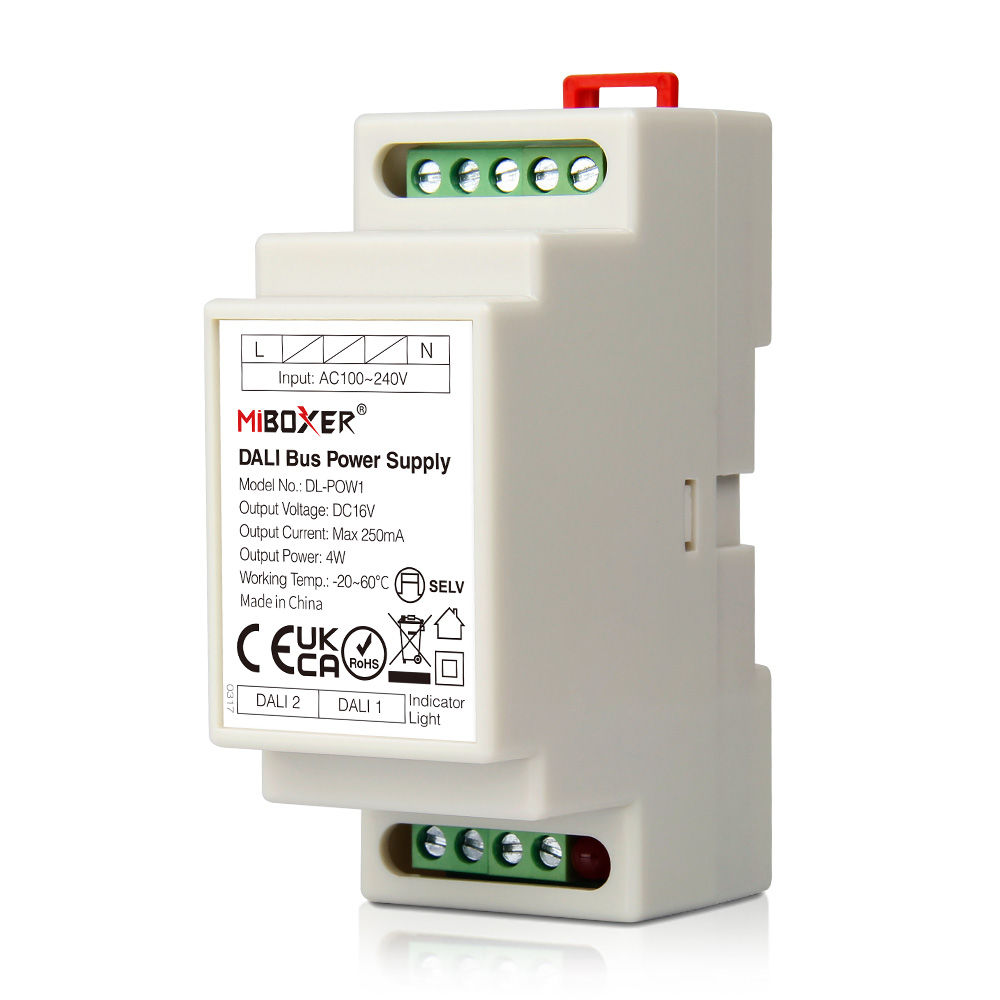

Weil die beiden Geräte grundverschiedene Aufgaben haben. Die DL-POW1 ist eine reine Busversorgung: Sie macht aus 100 bis 240 V Wechselspannung 16 V Gleichspannung bei maximal 250 mA und insgesamt 4 Watt. Diese Leistung reicht für Steuertelegramme und für die Versorgung der Touchpanels, aber nicht für eine einzige LED. Die Energie für den Streifen kommt aus einem separaten LED-Netzteil mit 12 oder 24 V, das nach der üblichen Regel dimensioniert wird: Watt pro Meter mal verbaute Länge plus rund 20 % Reserve. Der DL-X verbindet beide Seiten – er wird vom LED-Netzteil gespeist und vom Bus gesteuert. Ein Vergleich: Die DL-POW1 ist das Telefonnetz, das LED-Netzteil das Kraftwerk.

Bei einem Querschnitt von 1,5 mm² sind bis zu 300 m Gesamtleitungslänge je Strang zulässig – das ist die übliche Planungsgrenze. Maßgeblich ist dabei nicht die Länge selbst, sondern der Spannungsabfall: Über die gesamte Leitung dürfen höchstens 2 V verloren gehen, damit die Busspannung am letzten Teilnehmer sicher im zulässigen Bereich von 9,5 bis 22,5 V bleibt. Mit dünnerem Querschnitt sinkt die mögliche Länge entsprechend deutlich. Gerechnet wird über den gesamten Strang, nicht je Abzweig – bei sternförmiger Verlegung addieren sich alle Äste. In einem typischen Einfamilienhaus ist diese Grenze praktisch nie ein Thema; kritisch wird es erst in größeren Objekten mit weit auseinanderliegenden Bereichen.

Bei den MiBoxer-Komponenten geht das ohne Software und ohne Programmiergerät. Der DL-X besitzt eine kleine Digitalanzeige und Tasten am Gehäuse: Darüber lassen sich Kurzadresse und Gruppenzugehörigkeit direkt einstellen und ablesen. Die Touchpanels zeigen Adresse, Gruppe und Szene ebenfalls an und werden auf demselben Weg konfiguriert. Danach unterstützen sie vier Betriebsarten – Einzeladressierung, Gruppe, Szene und Rundruf. Zwei Empfehlungen aus der Praxis: Vergeben Sie die Adressen, solange die Geräte noch zugänglich sind, also vor dem endgültigen Einbau. Und führen Sie eine kurze Liste, welche Adresse zu welcher Strecke gehört – bei einer späteren Erweiterung spart das viel Sucherei.

Der DL-X ist ein 5-in-1-Controller: Er hat fünf Ausgangskanäle und einen gemeinsamen Pluspol. Bei einem RGB+CCT-Streifen werden alle fünf belegt – Rot, Grün, Blau, Warmweiß und Kaltweiß –, bei RGBW vier, bei RGB drei, bei CCT zwei und bei einem einfarbigen Streifen nur einer. Richten Sie sich beim Anklemmen nach der Beschriftung auf dem Streifen und am Controller, nicht nach den Aderfarben: Diese sind zwischen Herstellern nicht einheitlich. Bewährtes Vorgehen: erst den gemeinsamen Pluspol anschließen, dann jeden Kanal einzeln antippen und beschriften. Der DL-X liefert je Kanal bis zu 6 A und insgesamt maximal 20 A; er ist gegen Verpolung, Kurzschluss und Überstrom geschützt und läuft nach Beseitigung der Ursache selbstständig wieder an.

Ja. DP1S, DP2S und DP3S sind für die Unterputzmontage im gängigen 86er-Format ausgelegt und messen 86 × 86 × 33 mm; nach dem Einbau trägt die Glasfront nur noch rund 9 mm auf. Die Einbautiefe von 33 mm passt in eine normale tiefe Gerätedose. Ein Punkt vereinfacht die Installation erheblich: Die Panels werden vom DALI-Bus gespeist und brauchen weder Batterie noch 230-V-Anschluss – in die Dose müssen also nur die beiden Busadern. Die Stromaufnahme liegt unter 4 mA bei 16 V. Der zulässige Betriebstemperaturbereich reicht von −10 bis +40 °C, was für Innenräume unkritisch ist. Die Bedienung erfolgt kapazitiv über eine Glasoberfläche, es gibt keine mechanisch verschleißenden Teile.

Ja – und das ist eine der Stärken des Standards. Weil alle Komponenten nach IEC 62386 arbeiten, sprechen sie dieselbe Sprache wie DALI-Geräte anderer Hersteller. Die Verbindung zu einer übergeordneten Steuerung stellt ein DALI-Gateway her, etwa ein DALI-KNX-Gateway im Verteiler: Es übersetzt zwischen beiden Welten, sodass sich Szenen, Zeitpläne und Präsenzsteuerung aus der Gebäudeautomation heraus auf die LED-Strecken anwenden lassen. Die MiBoxer-Komponenten verhalten sich dabei wie gewöhnliche DALI-Teilnehmer – der DL-X als DT8-Betriebsgerät, die Panels als Bedienstellen. Ein Gateway ist nicht Teil dieser Kategorie; bei der Auswahl helfen wir gern weiter. Für eine reine Inselinstallation ohne Gebäudebus wird es nicht benötigt.

Eine Gruppe fasst mehrere Geräte zu einer Bedieneinheit zusammen – etwa alle Streifen einer Küchenzeile, die gemeinsam heller und dunkler werden sollen. Ein Gerät darf dabei in mehreren Gruppen gleichzeitig sein: Der Streifen unter dem Oberschrank kann sowohl zur Gruppe „Küche“ als auch zur Gruppe „Erdgeschoss“ gehören. Insgesamt stehen 16 Gruppen zur Verfügung. Eine Szene geht einen Schritt weiter und speichert für jedes beteiligte Gerät einen konkreten Zustand – Helligkeit, Farbtemperatur, Farbe. Ein einziger Tastendruck ruft dann „Kochen“ mit vollem, neutralweißem Licht oder „Essen“ mit gedimmtem Warmweiß auf. Auch hier sind 16 Szenen möglich; die Touchpanels bedienen davon jeweils bis zu vier Zonen und vier Szenen direkt.

Ja. Adressen, Gruppenzuordnungen und Szenen werden dauerhaft in den Geräten selbst gespeichert, nicht in einer Zentrale und schon gar nicht in einer Cloud. Nach einem Stromausfall läuft das System deshalb ohne Zutun wieder an – es gibt keine Zentraleinheit, deren Ausfall die ganze Anlage lahmlegen könnte. Das ist ein struktureller Vorteil gegenüber App-gebundenen Funklösungen: Selbst wenn der Hersteller in zehn Jahren keine App mehr pflegt, bleiben Panels und Controller voll funktionsfähig, weil die gesamte Logik lokal im Gerät liegt. Was Sie sich dennoch aufheben sollten, ist Ihre Notizliste zur Adressvergabe – nicht für den Betrieb, sondern für den Tag, an dem Sie die Anlage erweitern oder ein Gerät ersetzen.

Gehen Sie die vier häufigsten Ursachen der Reihe nach durch. Erstens die Busspannung: Messen Sie zwischen DA+ und DA− – rund 16 V müssen anliegen, sonst fehlt die DL-POW1 oder sie ist nicht angeschlossen. Zweitens die Adressierung: Reagieren alle Geräte gleichzeitig, wurden keine Einzeladressen vergeben; reagiert eines gar nicht, gehört es nicht zur bedienten Gruppe. Drittens der Gerätetyp: Ein DP1S kann keine Farbtemperatur steuern, und beim DP3S muss der Steuermodus zum Streifen passen. Und viertens das Busbudget: Bei sporadischen Aussetzern in größeren Anlagen sind meist 250 mA oder 64 Adressen überschritten, oder der Spannungsabfall auf einer langen Leitung ist zu groß. Kommen Sie nicht weiter, hilft unser Support gern weiter.

In den allermeisten Fällen liegt die Ursache nicht am DALI-Teil, sondern auf der Leistungsseite. Erstens ein zu knapp dimensioniertes LED-Netzteil: Es geht in den Schutzmodus und startet zyklisch neu, was als rhythmisches Blinken auffällt. Zweitens ein Wackelkontakt in der Kleinspannungsleitung – schon geringe Übergangswiderstände genügen für sichtbare Aussetzer. Drittens ein 230-V-Phasendimmer vor dem Netzteil, der dort grundsätzlich nichts zu suchen hat. Zum Eingrenzen schließen Sie den Streifen probeweise direkt an das LED-Netzteil an, ohne den DL-X. Leuchtet er dann ruhig, prüfen Sie Verkabelung und Kanalbelegung am Controller; flackert er weiterhin, liegt es an Netzteil oder Klemmstellen. Ein Wechsel der Dimmkurve am DL-X von linear auf logarithmisch kann zusätzlich helfen, wenn das Flackern nur im untersten Dimmbereich auftritt.

Der DL-X liefert bis zu 6 A je Kanal und maximal 20 A insgesamt. An 24 V entspricht das rund 144 W pro Kanal und bis zu 480 W über alle Kanäle zusammen, an 12 V jeweils die Hälfte. Für die Praxis heißt das: Ein einfarbiger 14,4-W/m-Streifen läuft damit über gut zehn Meter an einem einzigen Kanal. Zwei Punkte sind trotzdem zu beachten. Erstens muss das LED-Netzteil die tatsächliche Streifenleistung abdecken – der Controller liefert keine Energie, er schaltet sie nur. Zweitens gilt die Gesamtgrenze von 20 A über alle Kanäle, nicht 6 A mal fünf. Bei mehreren langen Strecken ist es ohnehin sinnvoller, je Strecke einen eigenen DL-X einzusetzen: Das hält die Zuleitungen kurz und macht jede Strecke einzeln adressierbar.

Grundsätzlich ja – genau dafür wurde der Standard geschaffen. Alle Komponenten unseres Sortiments arbeiten nach IEC 62386-102, -207 und -209 und lassen sich mit normgerechten DALI-Geräten anderer Hersteller an einem Bus betreiben. Zwei Punkte entscheiden über den Erfolg. Erstens der Gerätetyp: Eine Bedienstelle kann nur das steuern, was das Betriebsgerät versteht – ein DT6-Panel wird an einem DT8-Gerät keine Farbe regeln. Zweitens herstellerspezifische Zusatzfunktionen, die außerhalb des Standards liegen und dann erwartungsgemäß nicht übergreifend funktionieren. Für die Grundfunktionen – Ein, Aus, Dimmen, Gruppen, Szenen und bei DT8 auch Farbe und Farbtemperatur – ist die Kompatibilität dagegen der Regelfall. Bei konkreten Kombinationen schauen wir gern vorab mit Ihnen drüber.

Ja, und das ist der eigentliche Gewinn eines Bussystems. Solange die Grenzen des Strangs eingehalten sind – 64 Adressen, 250 mA Busstrom und der zulässige Spannungsabfall –, wird ein neues Gerät einfach an die vorhandene Steuerleitung geklemmt, adressiert und einer Gruppe zugeordnet. Neue Leitungen zur Zentrale sind nicht nötig. Auch die Organisation lässt sich jederzeit ändern: Ein Streifen wechselt die Gruppe, ohne dass ein einziger Draht bewegt wird. Wird ein Strang voll, kommt ein zweiter mit eigener DL-POW1 hinzu. Ein Rat für die Planung: Legen Sie die Steuerleitung großzügig, auch zu Stellen, an denen heute noch kein Licht vorgesehen ist – zwei zusätzliche Adern im Rohbau kosten kaum etwas und ersparen später aufwendige Nacharbeit.
