MiBoxer SPI-WL4 - 4-Kanal ESP32 WLED Digitalcontroller - SPI/WS281X - Wi-Fi & 2,4GHz - DC 5-24V
Alles Wichtige auf einem Blick
Der MiBoxer SPI-WL4 LED-Controller in der Übersicht
Farbmodi
80
Modi, 28 Weißtöne
Technik
ESP32
ESP32-Chip mit Open-Source WLED-Firmware
Ausgangs- strom
10A
max. Gesamtleistung
Pixel/Kanal
1024
adressierbare SPI-Pixel
Kanäle
4
unabhängige Ausgänge
IP-Schutzart
IP20
Für den Innenbereich
Eingangs- spannung
5-24V
DC, je nach LED-Streifen
Steuerung
Wi-Fi + 2,4G
App, PC-Browser & Fernbedienung
Der MiBoxer SPI-WL4 Controller vorgestellt
Produktbeschreibung
Open-Source WLED-Power für adressierbare SPI-LED-Streifen
4 Kanäle, ESP32-Prozessor und WLED-Kompatibilität in einem Controller

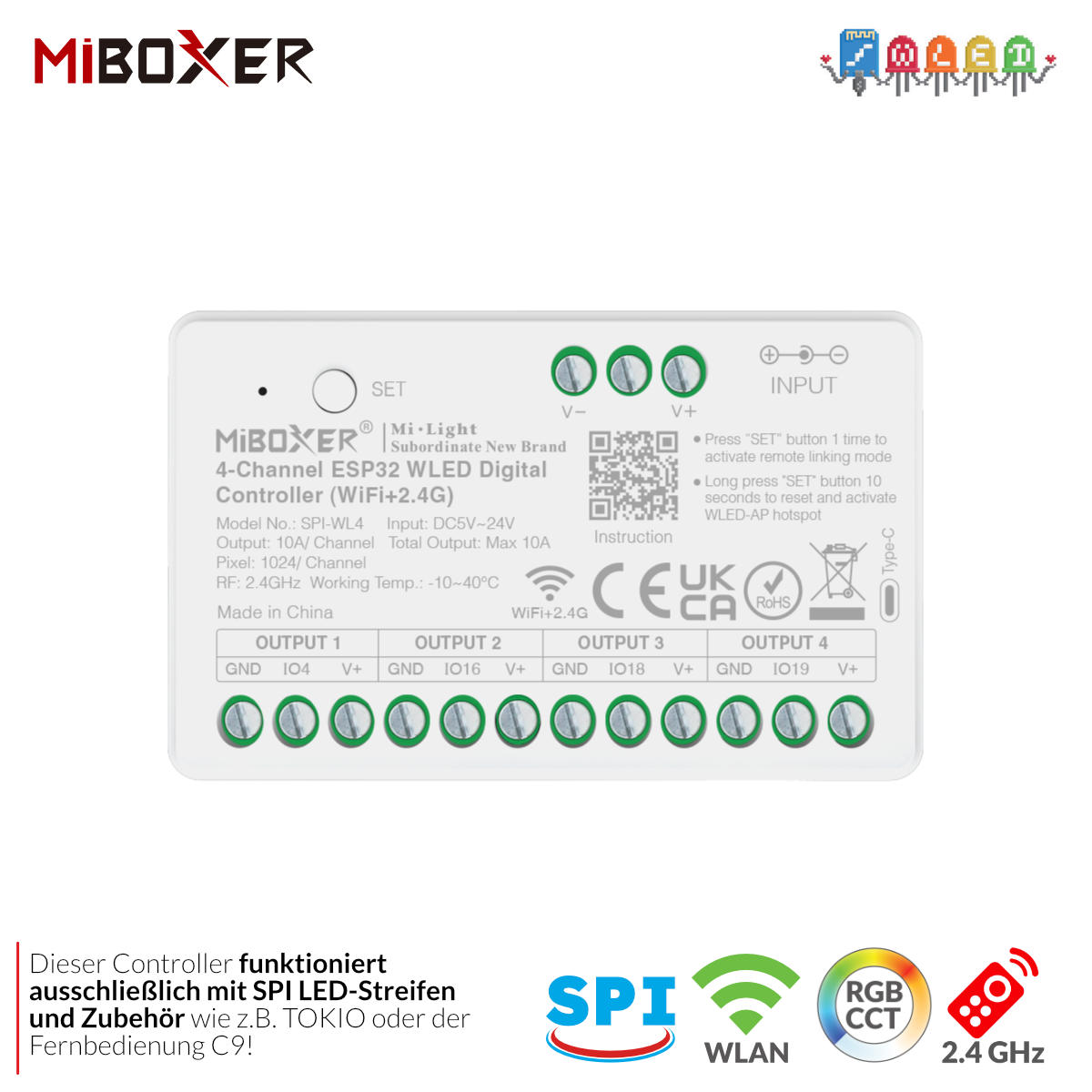

Der MiBoxer SPI-WL4 ist ein 4-Kanal ESP32 WLED Digitalcontroller für adressierbare SPI-LED-Streifen. Über Wi-Fi und 2,4 GHz-Funk steuern Sie jeden der vier unabhängigen Ausgänge mit bis zu 1024 Pixeln flackerfrei – wahlweise per Smartphone, PC-Browser oder passender Funkfernbedienung.
- Open-Source WLED-Firmware: Dank integriertem ESP32-Chip läuft der SPI-WL4 mit der beliebten WLED-Software – vollständig konfigurierbar über den Web-Browser, ganz ohne zusätzliche Hardware.
- Breite Chip-Kompatibilität: Unterstützt WS281X, SK6812, TM1814, APA102 und über 15 weitere SPI-Protokolle – kompatibel mit einfarbigen, CCT-, RGB-, RGBW- und RGB+CCT-Pixel-LED-Streifen.
Der SPI-WL4 bietet 4 unabhängige Kanäle mit je bis zu 1024 Pixeln, DC 5-24V Eingang und maximal 10A Gesamtausgangsstrom
Installation & Montage
Montageanleitung
Schritt-für-Schritt zur perfekten Controller-Installation
01
Montageort
Wählen Sie einen trockenen Innenraum-Standort für den Controller. Die IP20-Schutzart erfordert Schutz vor Feuchtigkeit.
02
Verkabelung
Verbinden Sie den SPI-LED-Streifen an einem der vier Ausgänge (GND, IO, V+). Achten Sie auf die richtige Polung.
03
Spannungs- versorgung
Schließen Sie ein passendes 5-24V DC Netzteil am INPUT-Anschluss an. Beachten Sie die maximale Gesamtstromstärke von 10A.
04
WLAN-Kopplung
Aktivieren Sie per SET-Taste den WLED-AP-Hotspot und verbinden Sie den Controller mit Ihrem WLAN.
05
App einrichten
Steuern Sie den Controller komfortabel über die kostenlose WLED App oder direkt über den PC-Webbrowser.
06
Fernbedienung koppeln
Für die Funksteuerung koppeln Sie die passende MiBoxer C9 SPI-Fernbedienung per SET-Taste (1x drücken) mit dem Controller.
Technik & Informationen
Technische Daten
Für Installateure & Planer
| Merkmal | Spezifikation |
|---|---|
| Eingangsspannung | DC 5V - 24V |
| Ausgangsstrom | 10A / Kanal (max. 10A gesamt) |
| Technologie / Chip | ESP32, Wi-Fi + 2,4GHz RF |
| Pixel pro Kanal | 1024 |
| Kanäle | 4 unabhängige Ausgänge |
| Ausgänge (Pinbelegung) | GND, IO (Datensignal), V+ |
| Anschluss | Type-C (Programmierung/Reset) |
| Protokoll | SPI 800 Kbit/s TTL-Signal |
| Kompatible LED-Typen | Single Color, CCT, RGB, RGBW, RGB+CCT (SPI) |
| Abmessungen | 70 x 44 mm Grundfläche 17,5 mm Höhe |
| Schutzart | IP20 Innenbereich |
| Unterstützte Chips (Auszug) | WS281X SK6812 TM1814 APA102 |
| Betriebstemperatur | -10°C bis +40°C |
| Steuerung ( Wireless ) | WLED App, PC-Browser, 2,4GHz-Fernbedienung |
| Konformität | CE, UKCA, RoHS-konform |
Flexibel & Überall Einsatzbereit
Anwendungsbereiche
Vielseitig einsetzbar - der SPI-WL4 für jedes Pixel-LED-Projekt
Privater Wohnbereich
- Ambient-Lighting mit dynamischen Pixel-Effekten hinter TV oder Regal
- Individuelle Steuerung einzelner LED-Segmente für Akzentbeleuchtung
- Bequeme Bedienung per WLED App oder C9 Fernbedienung
Küche & Essbereich
- Unterschrankbeleuchtung mit adressierbaren SPI-Streifen
- Musik-reaktive Modi für stimmungsvolle Beleuchtung beim Kochen
- Flackerfreie Ansteuerung dank ESP32-Prozessor
Bad & Wellness
- Spiegel- und Akzentbeleuchtung mit dynamischen Farbeffekten
- Steuerung bequem per Smartphone über WLAN
- 28 Weißtöne für entspannende Wellness-Atmosphäre
Gewerbe & Einzelhandel
- Individuell programmierbare Lichtszenen für Schaufenster & Regale
- Bis zu 4 unabhängige Kanäle für getrennte Beleuchtungszonen
- Open-Source WLED-Firmware für maßgeschneiderte Effekte
Galerien & Museen
- Präzise steuerbare Pixel-Effekte für Kunstinstallationen
- 80 dynamische Farbmodi für wechselnde Ausstellungen
- PC-Browser-Steuerung für professionelle Lichtplanung
Gastronomie
- Stimmungsvolle Musik-Modi mit integriertem Mikrofon
- Zeitgesteuerte Lichtszenen für Tag- und Abendbetrieb
- Bis zu 30 m Funkreichweite für flexible Bedienung
LED-VERGLEICH
SPI-WL4 vs. Analoger LED-Controller
| Merkmal | Analoger RGB/CCT-Controller | SPI-WL4 (Digital/Pixel) |
|---|---|---|
| Steuerung | Nur Farbe & Helligkeit | Individuelle Pixel-Effekte & Animationen |
| Kanäle | 1-2 Kanäle | 4 unabhängige Kanäle |
| Konnektivität | Nur Funk | Wi-Fi + 2,4GHz Funk |
| Pixel-Adressierung | Nicht möglich | Bis 1024 Pixel/Kanal einzeln ansteuerbar |
| Steuerungs-Apps | Herstellerabhängig | WLED App, Tuya Smart App, PC-Browser |
Zusammengefasst:
Der SPI-WL4 übertrifft analoge Controller in allen Bereichen: 4 unabhängige Kanäle, Wi-Fi- und 2,4GHz-Steuerung sowie individuell adressierbare Pixel für bis zu 1024 LEDs pro Kanal. Die Open-Source WLED-Firmware ermöglicht nahezu unbegrenzte Lichteffekte.
