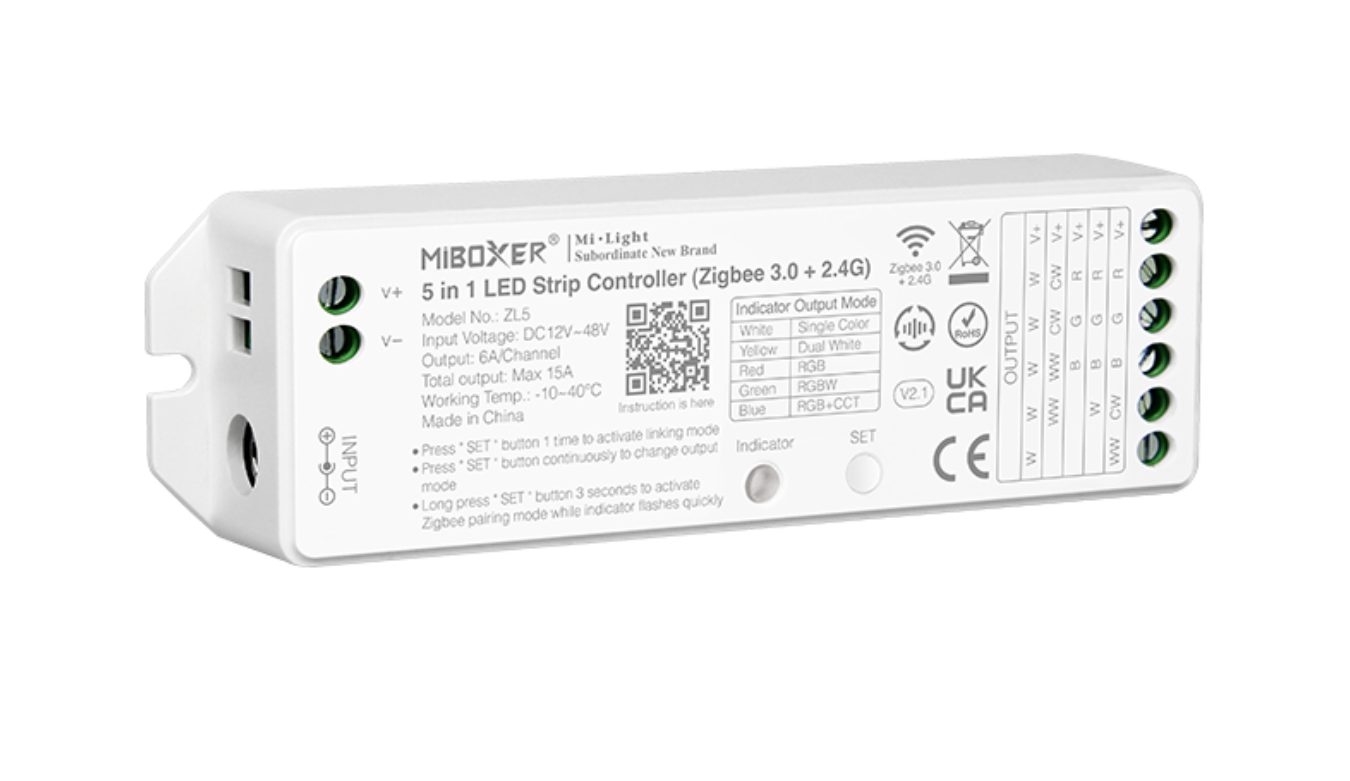

5-in-1 LED-Controller | Einfarbig | CCT | RGB | RGBW | RGB-CCT | Zigbee 3.0 + 2,4GHz | Miboxer | ZL5

Artikelnummer: 229070


<div style="padding-left:5px;"><b>Das 5 Kanal Steuergeru00e4t ZL5 im u00dcberblick</b>:</div> <p>&nbsp;</p> <div style="background-color:#f0f0f0;padding-left:5px;">Dient als Universal-Steuerung</div> <p>&nbsp;</p> <div style="background-color:#ffffff;padding-left:5px;">Abmessungen: 124 x 38 x 23 mm</div> <div style="background-color:#f0f0f0;padding-left:5px;">Arbeitstemperatur: -10 bis 40u00b0C</div> <div style="background-color:#ffffff;padding-left:5px;">Kommunikationsprotokoll: Zigbee 3,0 + 2,4 GHz Funk</div> <div style="background-color:#f0f0f0;padding-left:5px;">Reichweite 2,4G RF: 30m</div> <div style="background-color:#ffffff;padding-left:5px;">Reichweite Zigbee: 100m offener Bereich</div> <div style="background-color:#f0f0f0;padding-left:5px;">Maximale Leistung: 15 A, 6A/Kanal</div> <div style="background-color:#ffffff;padding-left:5px;">Arbeitsspannung: 12V - 48V</div> <div style="background-color:#f0f0f0;padding-left:5px;">Gewicht 83g</div> <div style="background-color:#ffffff;padding-left:5px;">&nbsp;</div>

* inkl. ges. MwSt. zzgl. Versandkosten

5 Kanal Steuergerät ZL5 - Alleskönner

Mit Hilfe dieser 5 Kanalsteuerung können Sie Ihre LED-Streifen zusätzlich durch eine Sprachsteuerung nutzen. Dieser Controller ist für einfarbige, zweifarbige, RGB, RGBW, RGBCCT LED-Streifen einsetzbar. Es können bis zu 5 Kanäle je nach Funktion gleichzeitig eingesetzt werden. Zur Steuerung des Controllers kann man Mi-Light Fernbedienungen, die MiBoxer App, Sprachsteuerung oder Wandschalter nutzen.

Kanalsteuerung in der Übersicht

5 Kanäle gleichzeitig:

- als Dimmer



2 Kanäle gleichzeitig:

- als CCT Kontroller

Verknüpfung Controller mit Fernbedienung

Die grundsätzliche Basis unserer Steuergeräte bilden immer die hochwertigen Controller (Steuergeräte). Diese sorgen dafür, dass der LED-Streifen die gewünschte Helligkeit, Farbtemperatur etc. annimmt.

Damit die Controller unsere Wünsche umsetzen, braucht man sogenannte Panels (Fernbedienungen). Durch die Eingabe an den Panels werden die Befehle an den Controller gesendet und die Zustandsänderung am LED-Streifen wird ausgeführt.



Je nach Controller haben wir folgende Panels im Angebot:



Batteriebetrieben (als klassische Fernbedienung zu benutzen) – mehrere LED-Streifen steuerbar

  1. Panel für RGBWW Controller

  2. Panel für CCT (Dual White) Controller

  3. Panel für Controller von einfarbigen LED-Streifen

  4. Panel für 5 in 1 Controller



Netzstrom betrieben (als Wandschalter zu benutzen) – direkt steuerbar / kein Controller notwendig

  1. Panel für RGBWW Controller

  2. Panel für CCT (Dual White) Controller

  3. Panel für Controller von einfarbigen LED-Streifen



Smart-Home Steuerung Ihrer LED-Streifen

Mit dem richtigen Zubehör können Sie Ihre LED-Streifen auch per Sprache steuern. Dazu benötigen sie eins der folgende Produkte:

- ZL5 Smart LED-Stripe Controller (Steuerung per Fernbedienung oder per Sprachsteuerung)

- ZL-Box1 (2,4 GHz Gateway): Die Steuerung erfolgt nur per Sprachanweisungen (Stromanschluss separat)



Signalverstärkung

Um das Steuersignal zu verstärken (besonders wenn mehrere Streifen gleichzeitig gesteuert werden sollen), kann unser 5-Kanal Amplifier genutzt werden.

Haufig gestellte Fragen

zum LED-Controller ZL5



















Ja! Um auf Funktionen wie das teilen von Geräten, der Automation von Vorgängen (Tap&Run), dem nicht stören Modus und dem Timer zugreifen zu können wird die ZB-BOX 2 benötigt!
Außerdem können Sie mit dem MiBoxer Zigbee Gateway Ihre MiBoxer Zigbee Artikel problemlos in Ihr bestehendes Zigbee Netzwerk einbinden.






Der Anschluss des Controllers ist einfach und schnell gemacht. Die unten aufgeführten Anschlussdiagramme unterstützen Sie gerne dabei:

Anschlussdiagramm bei der Verwendung eines einfarbigen ( MONO ) LED-Streifens :

Anschlussdiagramm bei der Verwendung eines CCT LED-Streifens :

Anschlussdiagramm bei der Verwendung eines farbigen RGB LED-Streifens :

Anschlussdiagramm bei der Verwendung eines weiss/farbigen RGBW LED-Streifens :

Anschlussdiagramm bei der Verwendung eines RGBCCT LED-Streifens :






Mittels der SET Taste auf dem Controller können Sie zwischen den 5 Beleuchtungsmodi (MONO, CCT, RGB , RGBW , RGB/CCT) wechseln.
Je nach Farbe der Leuchtdiode auf dem Controller befinden Sie sich im folgendem Modus :

Weiss MONO
Gelb CCT
Rot RGB
Grün RGBW
Blau RGB/CCT

Sie konnten Ihre Frage hier nicht beantworten?
Dann schlagen Sie doch im unserem allgemeinen FAQ's nach! :

Technische Daten:


Produktparameter
Produktname 5 in 1 LED Strip Controller (Zigbee 3.0 +2.4G)
Modellnummer ZL5
Eingangsspannung DC12~48V
Ausgangsstrom 6A/Kanal
Gesamter Ausgangsstrom Maximal 15A
Kommunikationsprotokoll Zigbee 3.0 + 2.4 GHz Funk
Steuerdistanz Zigbee :
100m
(offene Fläche)
2,4 Ghz RF :
30 m
IP Zertifizierung -
Betrebstemperatur -10~40°C
Funktechnologie Zigbee 802.15.4
Frequenzbereich 2.400-2.480GHz
Abmessungen:Abmessungen: 124 x 38 x 23 mm

Für folgende Arten von LED-Streifen geeignet:




Für folgende Leuchtmittel geeignet:

  • MONO Einbaustrahler wie z.B.: SL1 CCT Einbaustrahler wie z.B.: SL2-12
    RGB Einbaustrahler wie z.B.: SL3-12
    RGBW Einbaustrahler wie z.B.: SL4-12




Kompatibel mit folgenden Fernbedienungen:
