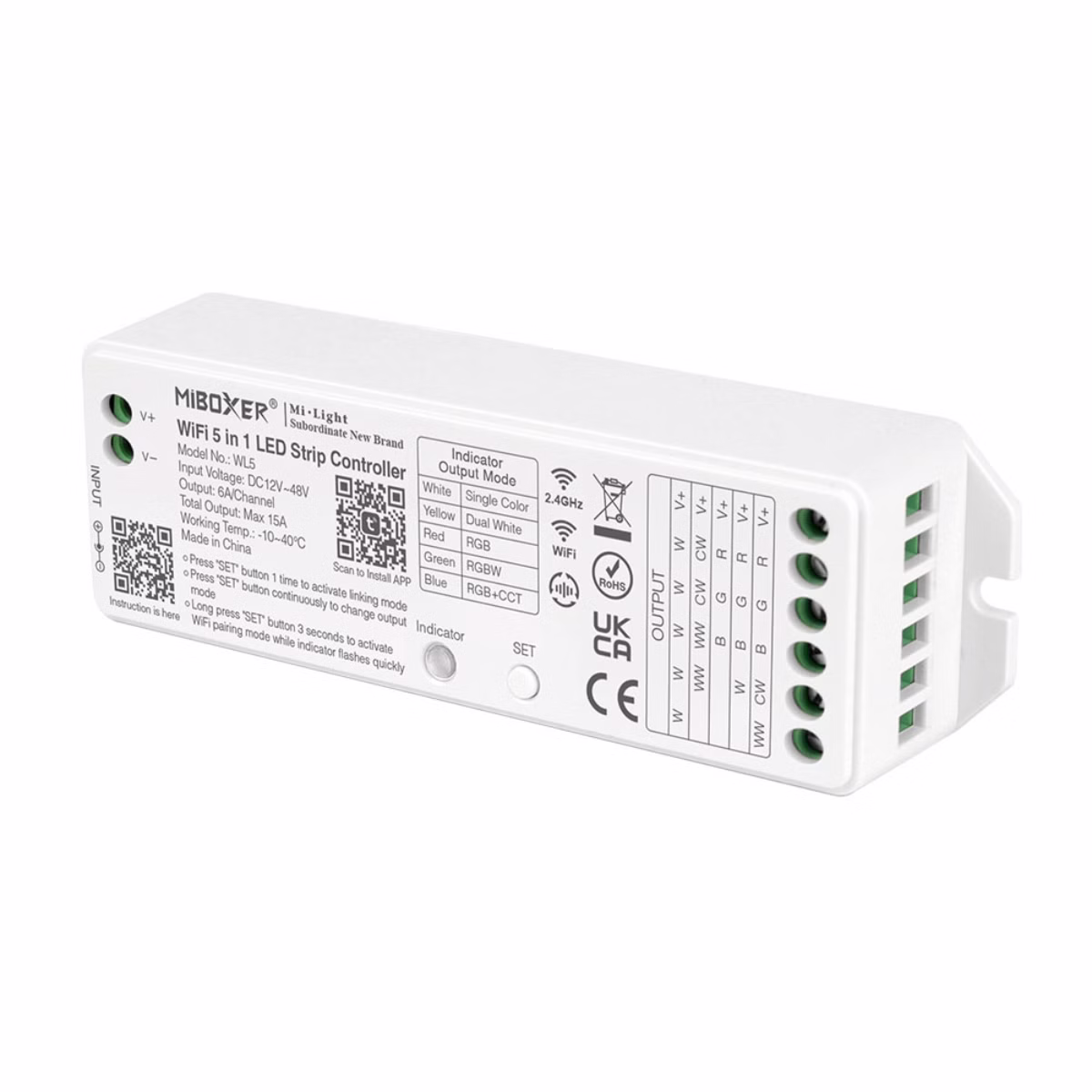

5 Kanal Steuergerät WL5 - Alleskönner

Mit Hilfe dieser 5 Kanalsteuerung können Sie Ihre LED-Streifen zusätzlich durch eine Sprachsteuerung nutzen. Dieser Controller ist für RGBWW, RGBCCT, RGB, Dual White und Einfarbige LED-Streifen einsetzbar. Es können bis zu 5 Kanäle je nach Funktion gleichzeitig eingesetzt werden. Zur Steuerung des Controllers kann man Mi-Light Fernbedienungen, die MiBoxer App, Sprachsteuerung oder Wandschalter nutzen. Es können folgende Fernbedienungen aus unserem Shop verwendet werden: (Artikelnr.: 227612, 227613, 227614, 227615, 227616, 227617, 227618).

Kanalsteuerung in der Übersicht

5 Kanäle gleichzeitig:

- als Dimmer

2 Kanäle gleichzeitig:

- als CCT Kontroller

Verknüpfung Controller mit Fernbedienung

Die grundsätzliche Basis unserer Steuergeräte bilden immer die hochwertigen Controller (Steuergeräte). Diese sorgen dafür, dass der LED-Streifen die gewünschte Helligkeit, Farbtemperatur etc. annimmt.

Je nach Art des LED-Streifens haben wir folgende Controller im Angebot:

1. Controller für bunte RGBWW Streifen

2. Controller für CCT (Dual White) LED-Streifen

3. Controller für einfarbige LED-Streifen

Damit die Controller unsere Wünsche umsetzen, braucht man sogenannte Panels (Fernbedienungen). Durch die Eingabe an den Panels werden die Befehle an den Controller gesendet und die Zustandsänderung am LED-Streifen wird ausgeführt.

Je nach Controller haben wir folgende Panels im Angebot:

Batteriebetrieben (als klassische Fernbedienung zu benutzen) – mehrere LED-Streifen steuerbar

1. Panel für RGBWW Controller

2. Panel für CCT (Dual White) Controller

3. Panel für Controller von einfarbigen LED-Streifen

4. Panel für 5 in 1 Controller (227606 und 227608)

Netzstrom betrieben (als Wandschalter zu benutzen) – direkt steuerbar / kein Controller notwendig

4. Panel für RGBWW Controller

5. Panel für CCT (Dual White) Controller

6. Panel für Controller von einfarbigen LED-Streifen

Netzstrom betrieben (als Wandschalter zu benutzen) – mehrere LED-Streifen steuerbar

7. Panel für RGBWW Controller

8. Panel für CCT (Dual White) Controller

9. Panel für Controller von einfarbigen LED-Streifen

Smart-Home Steuerung Ihrer LED-Streifen

Mit dem richtigen Zubehör können Sie Ihre LED-Streifen auch per Sprache steuern. Dazu benötigen eins der folgende Produkte:

- WL5 Smart LED-Stripe Controller (Steuerung per Fernbedienung oder per Sprachsteuerung)

- WL-Box1 (2,4 GHz Gateway): Die Steuerung erfolgt nur per Sprachanweisungen (Stromanschluss separat)

Signalverstärkung

Um das Steuersignal zu verstärken (besonders wenn mehrere Streifen gleichzeitig gesteuert werden sollen), kann unser 5-Kanal Amplifier genutzt werden.

• Abmessungen 124 x 38 x 23 mm
• Arbeitstemperatur: -20 bis 60°C
• Reichweite bis 30m
• 2,4 GHz Funk
• Kommunikation: WiFi-IEEE 802.11b/g/n 2.4GHz
• Maximale Leistung: 15 A pro Kanal (Ca. 180 W bei 12 Volt)
• Arbeitsspannung: 12V - 24V
• Gewicht 83g
• Kanäle mit jeweils 6A
